Compact-ECO 1250*2500 ……………………………………………………………….…….. 17.900euro+TVA

Compact-ECO 1500*3000 …………………………………………………….………………… 24.810euro+TVA

Optiuni:

Hypertherm Powermax 45XP (torta de 7.7m), 220/380V ….….……………… +2871euro+TVA

Hypertherm Powermax 65XP (torta de 7.7m), 220/380V .…….……………… +4072euro+TVA

FiberLaser 2kw (220V) ………………………………………………………………………... +52000euro+TVA

FiberLaser 3kw (380V) ………………………………………………………………………... +72000euro+TVA

FiberLaser 4kw (380V) ………………………………………………………………………... +92000euro+TVA

FiberLaser 6kw (380V) ………………………………………………………………………... +112000euro+TVA

FiberLaser 8kw (380V) ………………………………………………………………………... +132000euro+TVA

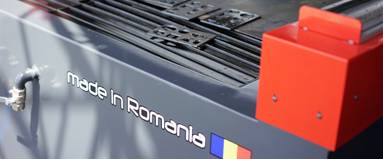

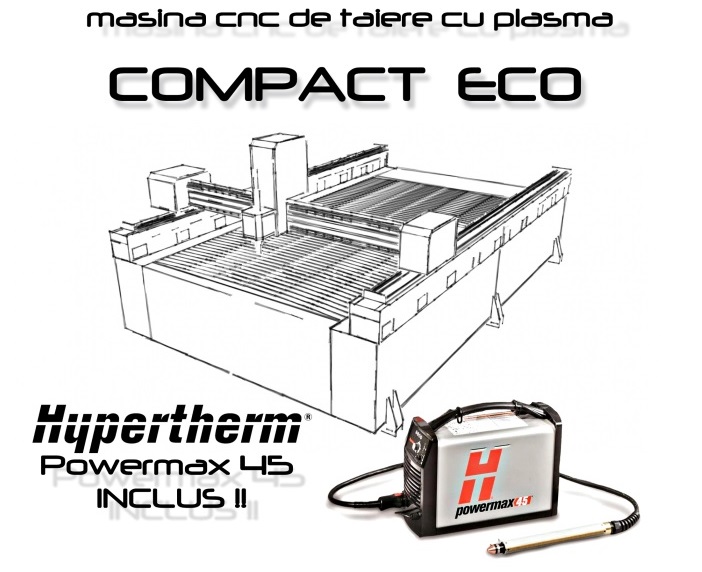

Compact Eco 1250x2500 este un CNC fabricat in Romania. Caracteristicile distinctive ale masinilor pe care le oferim fata de masinile cnc obisnuite sunt: placa de retea care permite conectarea masinii la o retea, monitor color touchscreen de calitate ridicata si monitorizarea grafica actuala de productie al masinii. Curse utile: 2600mm axa longitudinala, 1300mm axa transversala si 100mm axa verticala.

CARACTERISTICI GENERALE ALE MAȘINII

Caracteristici distinctive ale mașinilor pe care le oferim:

Controller-ul industrial modern constituit din componente de la cei mai buni producători mondiali, este echipat cu:

· Placă de rețea care permite conectarea dispozitivului la rețeaua unui calculator, astfel încât informația tehnologică este în mod constant stocată în memorie (lista operațiilor de tăiere curente și a erorilor de tăiere ale mașinii) și este furnizată catre calculatorul tehnologului. Aceasta permite urmărirea și analizarea procesului de producție direct din biroul de producție, iar pentru testare și operații de întreținere ale mașiniii, prin intermediul Internetului, urmărirea poate fi făcută direct de către producător.

· Monitorul color LCD touchscreen, cu contrast mare al display-ului și calitate ridicată a imaginii.

· Monitorizarea grafică a nivelului actual de producție al mașinii – pe ecranul amplasat pe tabloul de comandă, sunt vizibile desenele detaliilor de tăiere și pozițiile actuale ale capului de tăiere.

ECHIPAMENTUL DE BAZĂ

· Curse utile pe axa longitudinală 2600 mm, pe axa transversală 1300 mm, pe axa verticală 100 mm.

· Gabarit utilaj Lungime 3000 mm x lățime 2000 mm x înălțime max 1000 mm.

· Mașina este echipată standard cu servomotoare cu reductoare de precizie, cremaliere, mișcarea pe cele trei axe fiind asigurată de un sistem de rulmenți liniari și șină Hiwin de înaltă precizie.

· Panou de comandă cu sistem de control CNC Model – BND Machines rev. 06. La cerere, acesta se poate amplasa pe partea stângă sau dreaptă a mașinii, sau pe picior mobil independent de cadrul mașinii.

· Sistem eliminare a fumului cu cuva de apa , încorporat în masa de tăiere, sistem de ridicare si coborare a nivelului de apa din cuva folosind doar presiune de aer astfel incat tabla de pe masa sa fie in permanenta sub o pelicula de apa. Acest lucru duce la eliminarea cu pana la 90% a fumului rezultat in urma procesului de taiere si reduce deformarea termica la tablele subtiri.

CONTROLLER CNC – REV. 05

Avantajele de bază ale controller-ului :

· Vizualizarea completă a procesului de tăiere pe un monitor 17” TouchScreen, localizat în controller

· Sistem de control dublu-procesor, similar cu controlul utilizat la mașinile de tăiere laser

· Sistem complet integrat realizat dintr-un număr mic de componente, foarte simplu de utilizat

· Procesor IntelCore 2 Duo

· Posibilitatea de conectare mouse și dispozitive cu port USB

· Cardul (placa) de rețea prevăzut la echipamentul standard, asigură posibilitatea conectării la o rețea de calculatoare

· Memorie RAM 2 GB

· Flash Memory Disk rezistent la șocuri, cu o capacitate de 8GB

· Sistem de răcire cu aer

· Sistem programabil de control distanță prin tensiune arc plasmă (THC)

· Vizualizarea completă a programului de tăiere

· Programul NC are setările pregătite și pentru o foaie de metal cu suprafața neregulată

· Funcții de întoarcere, selectare de detalii, retragerea de-a lungul conturului – sunt posibile a fi efectuate pe conturul tăiat

· Întoarcerea la punctul unde tăierea a fost oprită

· Tabele tehnologice pentru setarea automată a parametrilor de tăiere cu plasmă

· Rezistență crescută la mediu murdar

FUNCȚIUNI ALE CONTROLLER-ULUI

· Librărie cu forme standard (macro)

· Program CAD/CAM integrat în controller, care permite editarea și modificarea formelor direct de către operatorul mașinii

· Compensare programabilă kerf-ului

· Definirea dimensiunii zonei de tăiere pe coala de tablă

· Posibilitatea stabilirii punctului de “0”, în orice loc pe foaia de tablă

· Ajustarea programului de tăiere pe dimensiunea foii de tablă (funcția Adjust)

· Vizualizarea erorilor de tăiere

· Mișcarea mașinii (fără tăiere) de-a lungul conturului de tăiere (simularea tăierii)

· Întoarcerea rapidă la punctul de tăiere

· Oprirea mașinii pentru schimbarea consumabilelor uzate și apoi întoarcerea la punctul unde tăierea a fost oprită

· Vizualizarea tuturor parametrilor de tăiere cu plasmă

DATE TEHNICE DE BAZĂ ALE MAȘINII

· Tensiunea de alimentare – 50 Hz / 230V

· Acționarea pe axa longitudinală – dublă (două motoare de acționare)

· Acționarea pe axa transversală – simplă (un singur motor de acționare)

· Viteza de deplasare a mașinii – între 1 mm/min și 16000 mm/min

· Sistemul de control CNC – Machines Rev. 05

· Precizia de repoziționare +/- 0,05 mm

· Grosimea tăierii cu jet de plasmă – Variază în funcție de parametrii generatorului de plasmă, de la 0.5 mm la 25 mm.

PRETUL CONTINE:

· Echipamentele componente

· Montaj la beneficiar

· Training la furnizor (6 ore + examen)

· Training la client dupa montaj (2 ore)

· Service 12luni gratuit

PRETUL NU CONTINE:

· Transport la beneficiar

· Descarcare din camion si moantaj in hala beneficiar

· Platforma betonata (minim 20cm) pentru suport montaj masina la beneficiar

· Montaj instalatie electrica de forta, instalatie aer comprimat la beneficiar

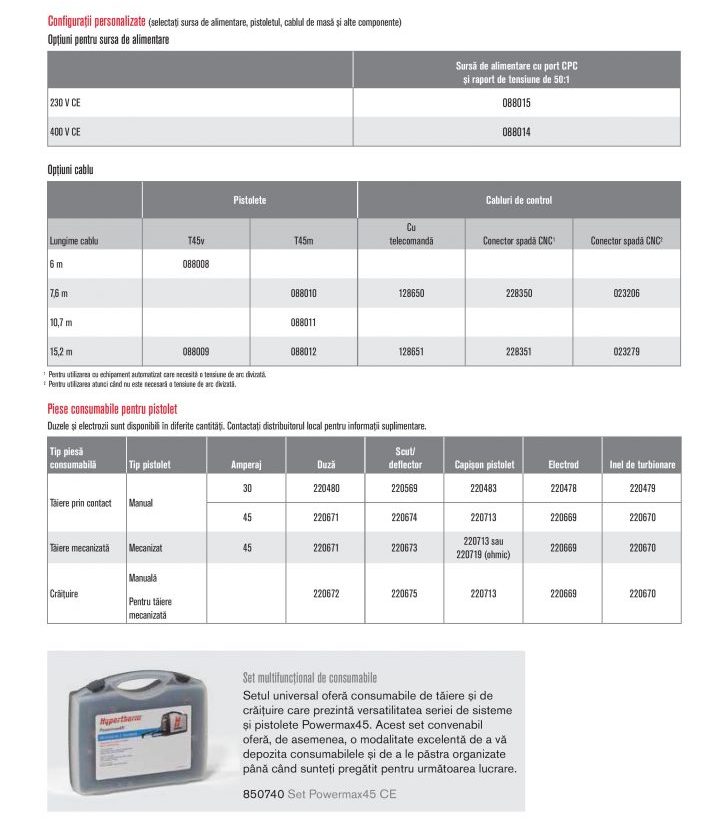

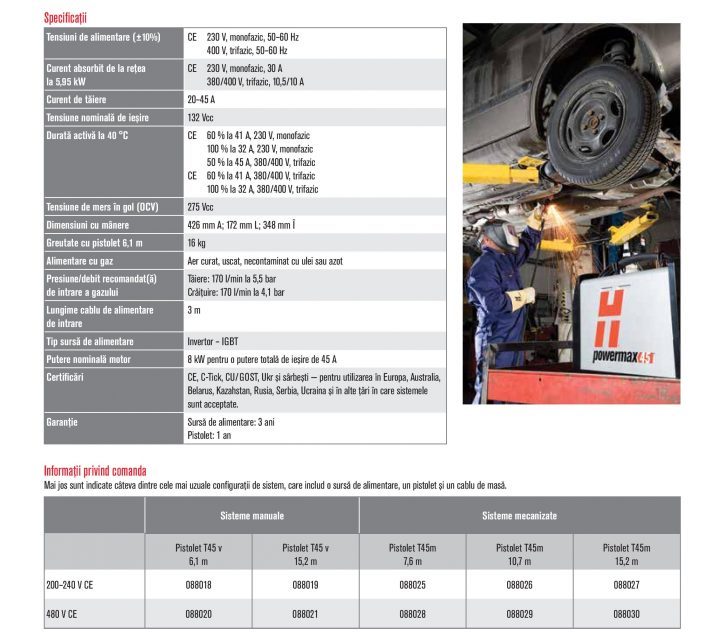

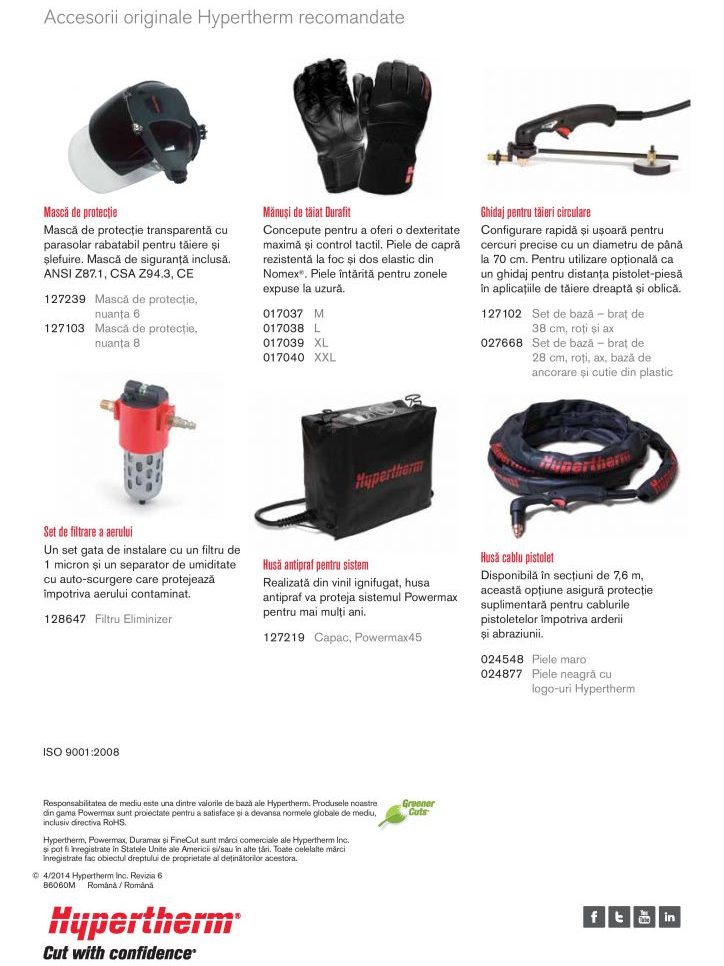

Echipament de tăiere cu jet de plasmă recomandat HYPERTHERM POWERMAX 45
