Compact-PRO 2000*3000 ………………………………………………………………………… 27000euro+TVA

Optiuni:

Hypertherm Powermax 45XP (torta de 7.7m), 220/380V ….….……………… +2871euro+TVA

Hypertherm Powermax 65XP (torta de 7.7m), 220/380V .…….……………… +4072euro+TVA

Filtru exhaustare ……………………………………………………………………….……..… +9500euro+TVA

FiberLaser 2kw (220V) ………………………………………………………………………... +52000euro+TVA

FiberLaser 3kw (380V) ………………………………………………………………………... +72000euro+TVA

FiberLaser 4kw (380V) ………………………………………………………………………... +92000euro+TVA

FiberLaser 6kw (380V) ………………………………………………………………………... +112000euro+TVA

FiberLaser 8kw (380V) ………………………………………………………………………... +132000euro+TVA

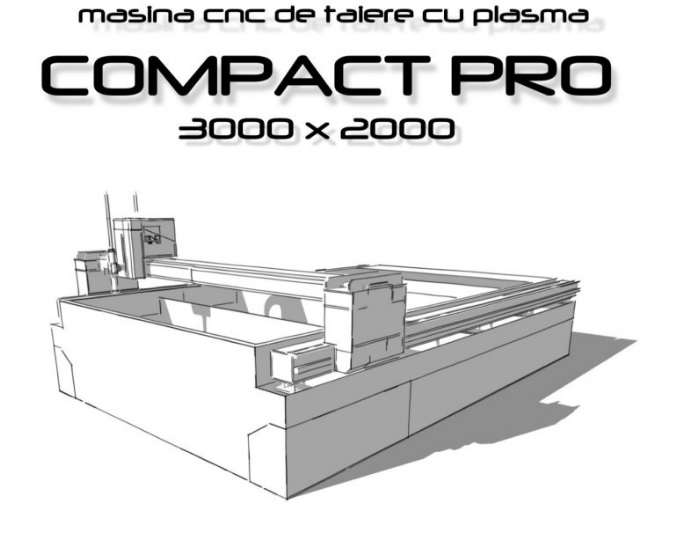

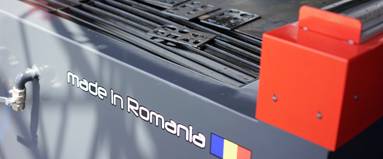

Compact Pro 3000x2000 este un CNC fabricat in Romania. Caracteristicile distinctive ale masinilor pe care le oferim fata de masinile CNC obisnuite sunt: placa de retea care permite conectarea masinii la o retea, monitor color touchscreen de calitate idicata si monitorizarea grafica actuala de productie al masinii. Curse utile: 3000mm axa longitudinala, 2000mm axa transversala si 200mm axa verticala.




CARACTERISTICI GENERALE ALE MAȘINII



Caracteristici distinctive ale mașinilor pe care le oferim:



Controller-ul industrial modern constituit din componente de la cei mai buni producători mondiali, este echipat cu:

·         Placă de rețea care permite conectarea dispozitivului la rețeaua unui calculator, astfel ξncβt informația tehnologică este ξn mod constant stocată ξn memorie (lista operațiilor de tăiere curente și a erorilor de tăiere ale mașinii) și este furnizată catre calculatorul tehnologului. Aceasta permite urmărirea și analizarea procesului de producție direct din biroul de producție, iar pentru testare și operații de ξntreținere ale mașiniii, prin intermediul Internetului, urmărirea poate fi făcută direct de către producător.

·         Monitorul color LCD touchscreen, cu contrast mare al display-ului și calitate ridicată a imaginii.

·         Monitorizarea grafică a nivelului actual de producție al mașinii – pe ecranul amplasat pe tabloul de comandă, sunt vizibile desenele detaliilor de tăiere și pozițiile actuale ale capului de tăiere.


ECHIPAMENTUL DE BAZĂ

·         Curse utile pe axa longitudinală 3000 mm, pe axa transversală 2000 mm, pe axa verticală 200 mm.

·         Gabarit utilaj Lungime 3600 mm x lățime 2500 mm x ξnălțime max 1500 mm.

·         Mașina este echipată standard cu servomotoare cu reductoare de precizie, cremaliere, mișcarea pe cele trei axe fiind asigurată de un sistem de rulmenți liniari și șină Hiwin de ξnaltă precizie.

·         Panou de comandă cu sistem de control CNC Model –Machines rev. 05. La cerere, acesta se poate amplasa pe partea stβngă sau dreaptă a mașinii, sau pe picior mobil independent de cadrul mașinii.

·         Sistem de exhaustare ξncorporat ξn masa de tăiere cu sistem de clapete pe stβnga și pe dreapta, acționate pneumatic, ce asigură aspirația doar ξn zona ξn care se efectuează tăierea.



CONTROLLER CNC – REV. 05

Avantajele de bază ale controller-ului :

·         Vizualizarea completă a procesului de tăiere pe un monitor 17” TouchScreen, localizat ξn controller

·         Sistem de control dublu-procesor, similar cu controlul utilizat la mașinile de tăiere laser

·         Sistem complet integrat realizat dintr-un număr mic de componente, foarte simplu de utilizat

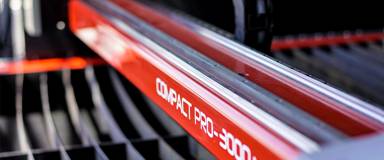

·         Poza-3.jpgProcesor IntelCore 2 Duo

·         Posibilitatea de conectare mouse și dispozitive cu port USB

·         Cardul (placa) de rețea prevăzut la echipamentul standard, asigură posibilitatea conectării la o rețea de calculatoare

·         Memorie RAM 2 GB

·         Flash Memory Disk rezistent la șocuri, cu o capacitate de 8GB

·         Sistem de răcire cu aer

·         Sistem programabil de control distanță prin tensiune arc plasmă (THC)

·         Vizualizarea completă a programului de tăiere

·         Programul NC are setările pregătite și pentru o foaie de metal cu suprafața neregulată

·         Funcții de ξntoarcere, selectare de detalii, retragerea de-a lungul conturului – sunt posibile a fi efectuate pe conturul tăiat

·         Ξntoarcerea la punctul unde tăierea a fost oprită

·         Tabele tehnologice pentru setarea automată a parametrilor de tăiere cu plasmă

·         Rezistență crescută la mediu murdar





FUNCȚIUNI ALE CONTROLLER-ULUI

·         Librărie cu forme standard (macro)

·         Program CAD/CAM integrat ξn controller, care permite editarea și modificarea formelor direct de către operatorul mașinii

·         Compensare programabilă kerf-ului

·         Definirea dimensiunii zonei de tăiere pe coala de tablă

·         Posibilitatea stabilirii punctului de “0”, ξn orice loc pe foaia de tablă

·         Ajustarea programului de tăiere pe dimensiunea foii de tablă (funcția Adjust)

·         Vizualizarea erorilor de tăiere

·         Mișcarea mașinii (fără tăiere) de-a lungul conturului de tăiere (simularea tăierii)

·         Ξntoarcerea rapidă la punctul de tăiere

·         Oprirea mașinii pentru schimbarea consumabilelor uzate și apoi ξntoarcerea la punctul unde tăierea a fost oprită

·         Vizualizarea tuturor parametrilor de tăiere cu plasmă


DATE TEHNICE DE BAZĂ ALE MAȘINII

·         Tensiunea de alimentare – 50 Hz / 230V

·         Acționarea pe axa longitudinal㠖 dublă (două motoare de acționare)

·         Acționarea pe axa transversal㠖 simplă (un singur motor de acționare)

·         Viteza de deplasare a mașinii – ξntre 1 mm/min și 16000 mm/min

·         Sistemul de control CNC –Machines Rev. 05

·         Precizia de repoziționare +/- 0,05 mm

·         Grosimea tăierii cu jet de plasm㠖 Variază ξn funcție de parametrii generatorului de plasmă, de la 0.5 mm la 25 mm.



Pretul contine:

·         Echipamentele componente

·         Montaj la beneficiar

·         Training la furnizor (6 ore + examen)

·         Training la client dupa montaj (2 ore)

·         Service 12luni gratuit



Pretul nu contine:

·         Transport la beneficiar

·         Descarcare din camion si moantaj in hala beneficiar

·         Platforma betonata (minim 20cm) pentru suport montaj masina la beneficiar

·         Montaj instalatie electrica de forta, instalatie aer comprimat la beneficiar

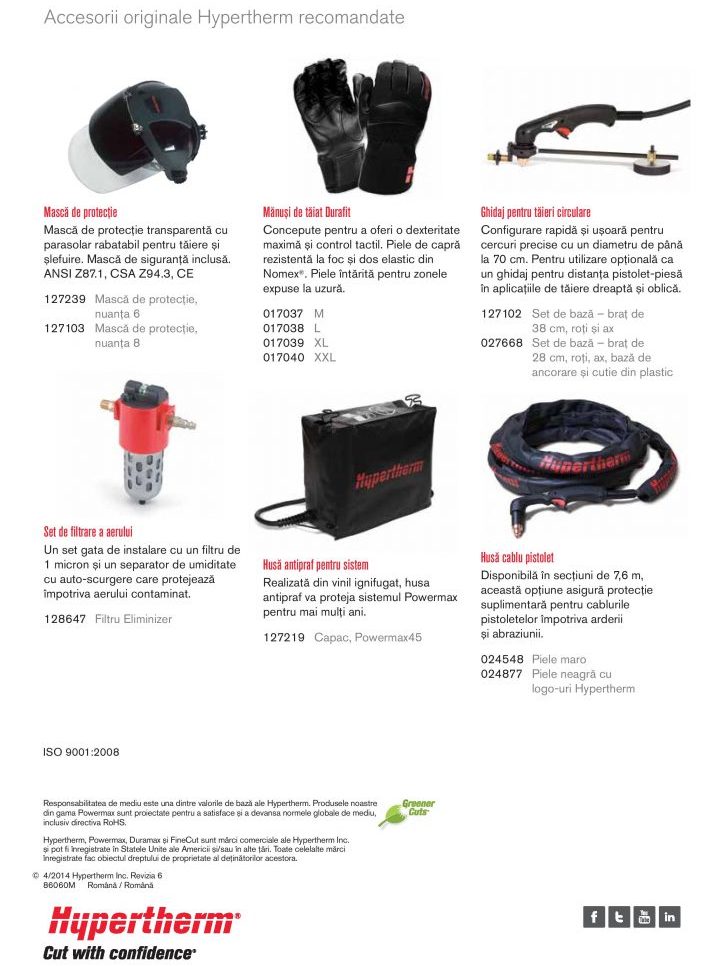

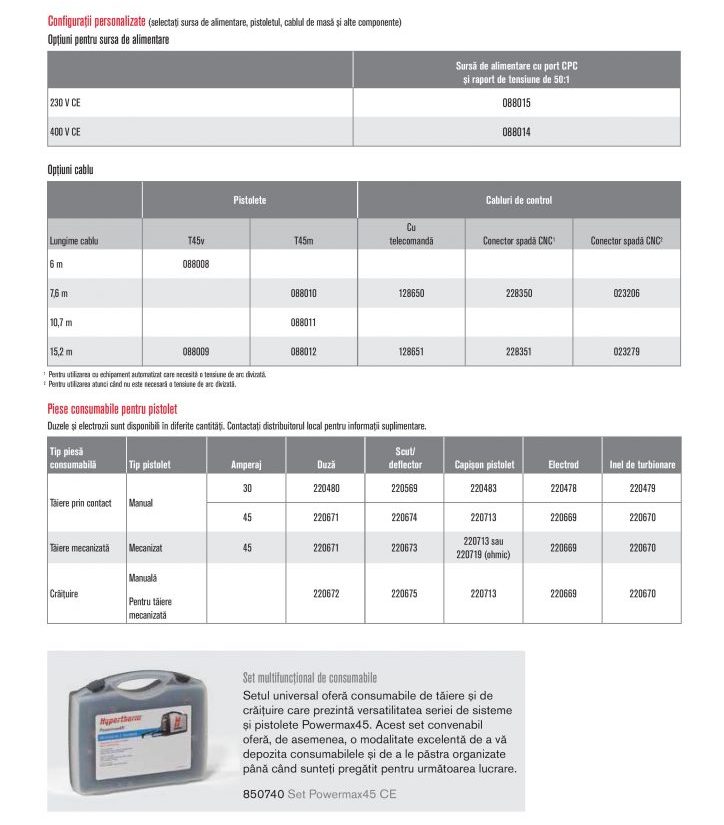

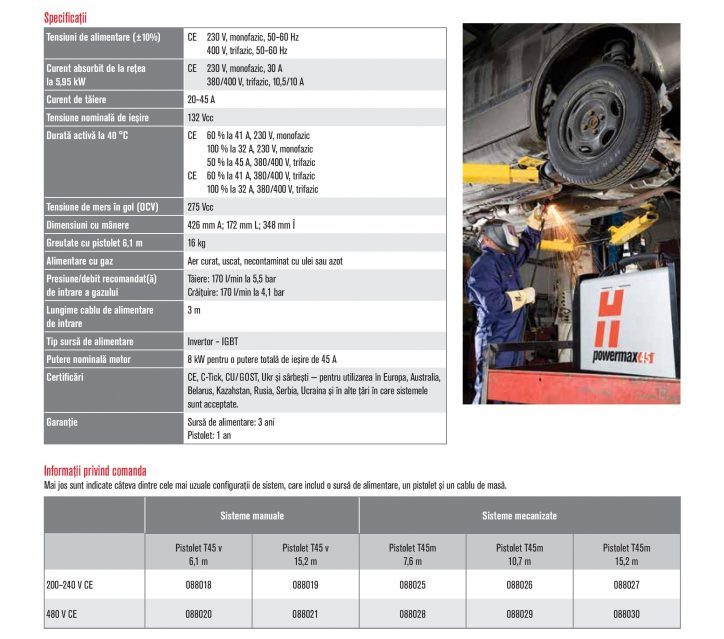

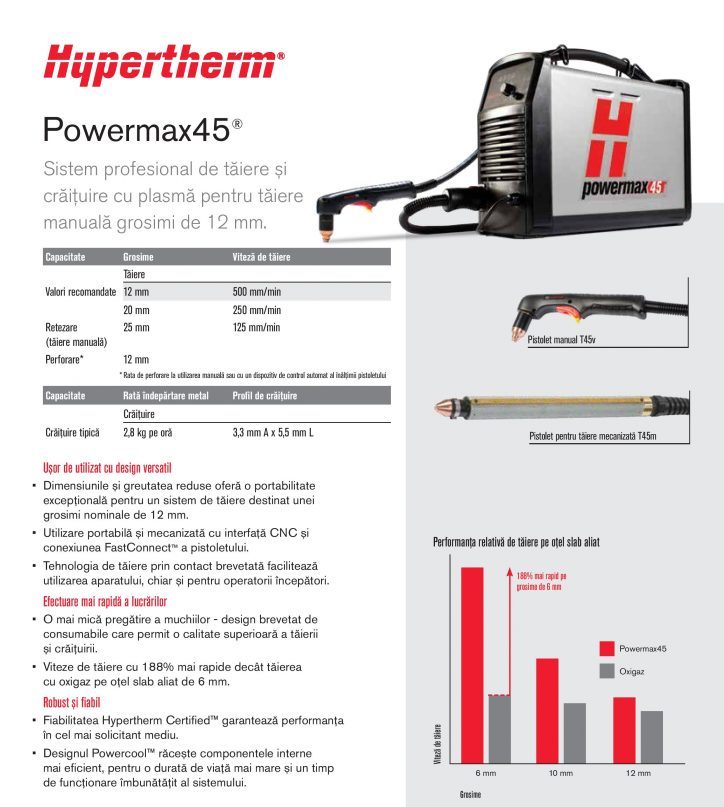

 Echipament de tăiere cu jet de plasmă recomandat HYPERTHERM POWERMAX 45
