Masinile de debitare cu plasma termica sunt proiectate si construite modular pentru a asigura un raport optim calitate/pret.

Structura de baza este construita din profile speciale de aluminiu si axe liniare capsulate cu surub cu bile sau cremaliere pentru a asigura fiabilitatea, precizia ridicata, avansuri si acceleratii ridicate si o functionare silentioasa.

Servomotoarele de curent continuu confera masinii o precizie ridicata si avansuri de pana la 10000 mm/min. Datorita sistemului de comanda in bucla inchisa cu urmarire optica nu exista riscul de pierdere a pozitiei in timpul prelucrarii si se reduc considerabil vibratiile asigurandu-se functionarea silentioasa a masinii.

Masa de debitare este construita din gratare de otel, zincate termic inclusiv se poate folosi cuva cu apa pentru reducerea emisiilor de fum si praf.

CNC-ul specializat pentru debitare termica asigura debitarea precisa fiind adecvat pentru debitare plasma. Acesta lucreaza independent si poate stoca o serie de programe de debitare. Display-ul LCD grafic permite programarea manuala, simularea grafica si modificarea programului curent, scalarea, setarea parametriilor, etc. CNC-ul asigura masurarea automata a distantei pana la tabla, strapungerea de la distanta specificata de producatorul generatorului de plasma, mentinerea si urmarirea distantei optime dintre tabla si capul de taiere in timpul prelucrarii.

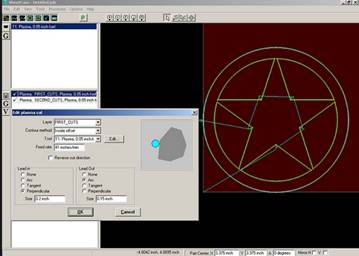

Toate echipamentele CNC produse de TechnologicalBrands includ o licenta de software SheetCam specializat pentru debitare termica cu functii automate de introducere a intrarilor/iesirilor din material, nesting, etc.

Echipamentul CNC specializat pentru debitare termica (plasa industriala):
• proiectare si executie Bucuresti, platforma industriala Republica
• include software de debitare specializat SheetCam (www.sheetcam.com) si mach3
• comenzi de operare si proiectare
• optimizat pentru debitare plasma
• aprindere si urmarire automata distanta capul de taiere si tabla - THC
• actionare cu motoare de curent alternativ (servo-motoare)
• service eficient (toate echipamentele electronice sunt produse in tara si permanent in stoc)
• Software pentru optimizare taiere (SheetCam) si generare (mach3) cod G pentru debitare
• Importa/exporta fisiere in format DXF, etc.
• modul de amplasare a intrarilor si iesirilor din material
• modul software de croire pentru optimizarea consumului de material (amplasarea optima a pieselor de prelucrat pe foaia de material) cu posibilitatea interventiei manuale ulterioare

Masa de ghidaj:

- Tehnologie de taiere cu plasma de înalta precizie

- Acuratete mecanica ± 0,1 mm

- Viteza de pozitionare a axei: maxim 130 m/min, 8000mm/s

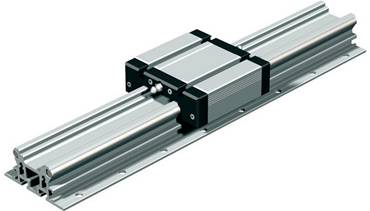

- Cursa pe axele X si Y se face pe ghidaje liniare de precizie (ISEL Germania)

- Dimensiune masa de taiere: x=3000mm. y=1500mm sau 6000*3000mm

- Înaltimea flacarii în timpul cursei se regleaza cu suruburi cu vârf sferic prin ghidajele liniare duble

- Pozitionare rapida si precisa cu servo motoare tip AC fara perii

- axa Y: actionare prin servomotor cu dubla sincronizare

- axa X: actionare printr-un singur servomotor

- aza Z: surub cu bila printr-un singur servomotor

- Sistem automat pentru controlul înaltimii capului de taiere (THC)

- sistem automat de extragere a fumului

- Unitate CNC sub Windows®

- Programare automata

- Control cu telecomanda pentru mesele de dimensiuni mari

Masa de taiere:

- Masa de taiere construita independent de punte si de cadrul masinii pentru a mentine acuratetea pozitionarii sub orice sarcina a mesei

- Masele de taiere sunt suprapuse si se pot deplasa independent una fata de cealalta

- masa de taiere pentru tabla cu deplasare orizontala in afara suprafetei de lucru (2bucati)

- masa de taiere contine tava pentru recuparare piese mici

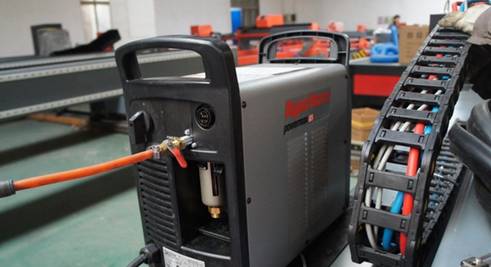

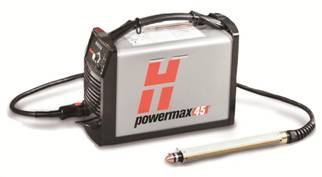

Sistem de taiere cu plasma CNC (Hypertherm):

- Performanta maximala de penetrare CNC: 25mm

- Performanta maximala de taiere (distanta pe minut): >4000mm/min la 3mm grosime material

- Amperi: max60A

- Circuit pilot Dual-threshold

- Circuit Auto-voltage

- Interfata CNC standard

- Controler arc pilot cu întrerupator pentru dezactivare

- Circuit pilot Dual-threshold

- Pistolet: contact-start (aprindere arc prin contact)
